該產品具有一路常開一路常閉觸點，適用于電動汽車、電信通信設備、工程機械、電瓶車、電動叉車、游艇、火車、船舶、不間斷電源等電控系統.
三維數模交互展示：
CZWH400A-L 點擊進入...CZWH400A-S-L 點擊進入...
CZWH400A-S-M 點擊進入...
功能特點：

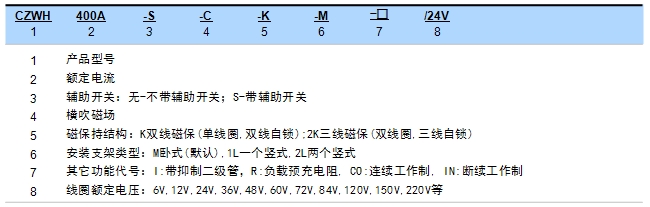

三佑型號含義：
用途：
該產品具有一路常開一路常閉觸點，適用于電動汽車、電信通信設備、工程機械、電瓶車、電動叉車、游艇、火車、船舶、不間斷電源等電控系統.
技術參數： (版本 1.59)
三佑產品型號 | CZWH400A |
| 觸點形式 | 一常開一常閉 |
| 線圈額定電壓(DC V) | 6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,220V等 |
| 觸點額定電壓(DC V) | ≤80V |
| 觸點48V電路額定負載電流(DC-1) | 400A |
| 100A負載下主觸點接觸壓降 | ≯80mV |
| (20±5)℃下，冷卻吸合動作電壓（V） | ≯70% |
| (20±5)℃下，冷卻釋放動作電壓（V） | ≯35%,≮5% |
| 40℃線圈工作電壓范圍 | 0.8-1.2Us |
| 通電動作時間 | 40毫秒 |
| 斷電釋放時間 | 12毫秒 |
| 觸點接通最大彈跳時間 | 10毫秒 |
| 觸點斷開最大彈跳時間 | 3毫秒 |
| 絕緣電阻 | 20MΩ |
| 抗電強度 | 50Hz/60Hz 1000VAC 1minute |
| 主觸頭最大通斷能力（通電5ms） | 1500A/5ms at 48V DC |
| 線圈功耗（W） | 22-40 |
| 線圈溫升(K) | ≤80 |
| 引出端溫升(K) | ≤65 |
| 電壽命 | 2萬次 |
| 機械壽命 | 30萬次 |
| 工作規范 | 連續或者斷續(默認) |
| 觸點材料 | 銀合金 |
| 負載接線端子類型 | M10螺絲 |
| 線圈接線端子類型 | 6.3mm插片 |
| 輔助觸點額定負載（可選件） | 2A/48VDC, 5A/24VDC |
| 常閉到常開動作時間 | 14毫秒 |
| 常開到常閉動作時間 | 8毫秒 |
| 檢測機構認證 | CE,FCC |
負載特性曲線圖：

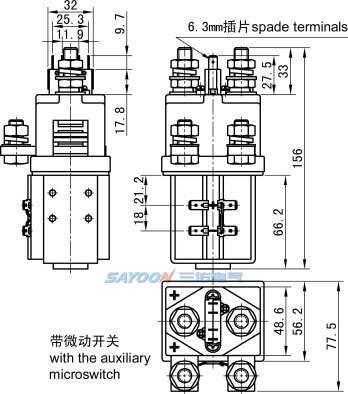

安裝尺寸圖：
接線圖：
溫升曲線圖：
機械能力及使用環境：
| 觸點引出端M10擰緊力矩(N.m) | ≯20.5為宜 |
| 線圈引出端力矩（N.m） | ≯0.8為宜 |
| 環境溫度 | -25~+70℃ |
| 相對濕度 | +20℃ 98% |
| 固定處的震動頻率 | 3G、1～50Hz 振幅0.5mm |
| 沖擊 | (60～100)次/分、加速度≤4g |
| 海拔高度 | 2000米 |
| 安裝方向 | 任意 |
| 防護等級 | IP40（等效IEC60947） |
訂貨需知：
三佑產品型號 | CZWH400A |
| 每只凈重 | 1593克 |
| 每箱數量 | 20只 |
| 安裝支架種類 | M臥式(默認),1L一個豎式,2L兩個豎式 |
產品認證：
產品圖片：
資料下載：
| 序號 | 下載 |
| 1 |  CZWH400A產品資料 |
| 2 | 直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS |
| 3 | PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器 |
友情提示：如果想了解更多的SAYOON三佑CZWH400A直流接觸器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請?jiān)L問SAYOON三佑電氣的官方網站www.xkynet.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
