　　本控制器效率大、反應速度快、壽命長、可靠性高、參數采 集記憶、故障診斷等特點的智能電機控制器。與調速手把或者電子腳踏板相配合可實現對電機的平穩、無級調速，實現對電動車的精準控制。在 電動車運行過程中，在出現故障時及時可靠的保護電動車與電機安全工作，具有、手把剎車未回零等功能。產品可以加裝剎車斷電線（黃線），來滿 足不同客戶需求。

安裝且使用維護：
　　1. 三佑控制器按接線圖正確連接后即可正常工作，接線圖見圖。
　　2. 要在總電路安裝總電源開 關，并在手操作范圍內。
　　3. 要在電機電源前安裝接觸器，并用剎車控制。
　　4. 安裝車子線路的時候，電瓶在最后安裝，安裝電瓶前應先關閉總電源開關且讓剎車有效且將車的驅動輪子抬起離地。
　　5. 停車和充電時應切斷本裝置總電源開關。
　　 6. 防止雨淋后和受潮（受潮后使用會出現效率減低現象），并安裝在干燥防水、無沖擊、無高溫的地方，固定牢固通風處，安裝尺寸見圖。
　 　7. 防止長時間過載工作。
　　8. 注意接線，錯誤接線或者線路短路可能會造成整個產品徹底毀壞或者馬達會高速運轉狀態（飛車現象）。
　　9. 為防止控制器損壞后馬達會高速運轉狀態（飛車現象），用戶必須在油門上加一個開關，當油門復位的時候，會關閉這個開關，利用這個開關來控制直流接觸器線圈來切斷整車電源，當油門加速的時候會自動接通直流接觸器線圈，讓車正常工作運行，達到車子不飛車。或者選擇ST-3SG內帶防飛車功能的控制器。

一般故障現象與排除:
　　1.不啟動： 檢查電源紅線、控制黑線是否連接，是否正確?？刂破魇欠駬p壞。電池電壓是否正常。
　　2.能啟動不運行：檢查調速手把線是否連接。
　　3.車子飛車：檢查油門上是否安裝控制接觸器線圈的開關；檢查線路是否有短路現象。

三佑型號含義：

●可供功能選擇：S：霍爾手把或者霍爾腳踏板控制；D：電位器控制；C：手動巡航；E：自動巡航；B：不帶手把回零保護；F：MOS管燒壞防飛車功能；R：軟啟動；X：限速；M：特殊功能定做
●可供功率選擇：1000W；1500W
●可供電壓選擇：12V；24V-36V；48V-60V；72V ；84V
●常用型號：ST-3S-1000W-48V-60V
●控制器系列
（1）．字母含義：
S：霍爾手把或者霍爾腳踏板控制；D：電位器控制；C：手動巡航；E：自動巡航；B：不帶手把回零保護；F/G：MOS管燒壞防飛車功能；R：軟啟動；X：限速；M：特殊功能定做
（2）．?dāng)?shù)值含義
功率：200W；350W；500W；800W；1000W；1500W；2200W；3000W；4000W
電壓：12V；24V-36V；48V-60V；72V；96V；110V
（3）．型號舉例說明:
ZD-400SCFB-1000W-48V-60V
ST-3S型號；S：霍爾手把或者霍爾腳踏板控制；C：手動巡航控制；F(G)：管子燒壞防飛車；不帶手把回零保護；1000W功率，48V-60V

用途：

控制有刷電機、串勵電機、永磁電機，用于電動三輪車、電動機械設備、休閑車、掃地機、制陶瓷機、拉坯車、磚車、清潔車、太陽能船

技術參數：   (版本 1.45)

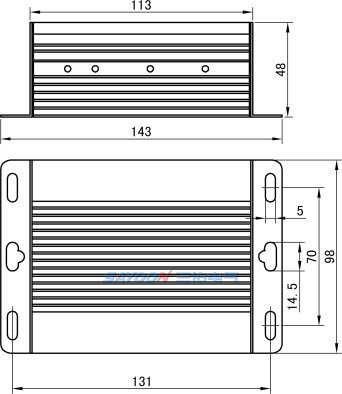

安裝尺寸圖：

接線圖：

輸入接口類型：

機械能力及使用環境：

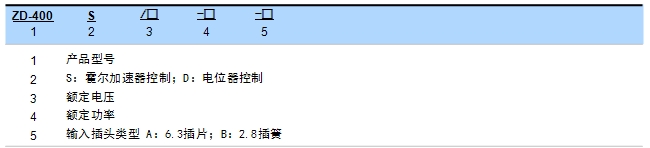

訂貨需知：

產品圖片：

資料下載：

序號	下載
1	ZD-400S產品資料
2	直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS
3	PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器



友情提示：如果想了解更多的SAYOON三佑ZD-400S有刷控制器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請?jiān)L問SAYOON三佑電氣的官方網站www.xkynet.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
