功能特點：

功能特點：
　　本控制器效率大、反應速度快、壽命長、可靠性高、參數采 集記憶、故障診斷等特點的智能電機控制器。與調速手把或者電子腳踏板相配合可實現對電機的平穩、無級調速，實現對電動車的精準控制。在 電動車運行過程中，在出現故障時及時可靠的保護電動車與電機安全工作，具有、手把剎車未回零等功能。產品可以加裝剎車斷電線（黃線），來滿 足不同客戶需求。

使用維護：
　　1. 三佑控制器按接線圖正確連接后即可使用，接線圖見圖。
　　2. 要在總電路安裝總電源開 關，并在手操作范圍內。
　　3. 要在電機電源前安裝接觸器，并用剎車控制。
　　4. 停車和充電時應切斷本裝置總電源開關。
　　 5. 防止雨淋后和受潮（受潮后使用會出現效率減低現象），并安裝在干燥防水、無沖擊、無高溫的地方，固定牢固通風處，安裝尺寸見圖。
　 　6. 防止長時間過載工作。
　　7. 注意接線，錯誤接線可能會造成整個產品徹底毀壞。

一般故障現象與排除:
　　1.不啟動： 檢查電源紅線、控制黑線是否連接，是否正確?？刂破魇欠駬p壞。電池電壓是否正常。
　　2.能啟動不運行：檢查調速手把線是否連接。

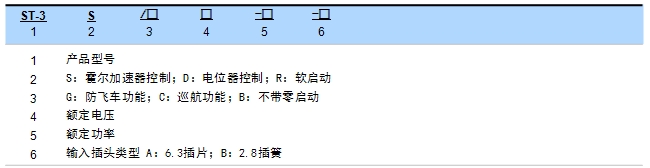

三佑型號含義：



●可供功能選擇：S：霍爾手把或者霍爾腳踏板控制；D：電位器控制；C：手動巡航；E：自動巡航；B：不帶手把回零保護；F：MOS管燒壞防飛車功能；R：軟啟動；X：限速；M：特殊功能定做
●可供功率選擇：1000W；1500W
●可供電壓選擇：12V；24V-36V；48V-60V；72V ；84V
●常用型號：ST-3S-1000W-48V-60V
●控制器系列
（1）．字母含義：
S：霍爾手把或者霍爾腳踏板控制；D：電位器控制；C：手動巡航；E：自動巡航；B：不帶手把回零保護；F/G：MOS管燒壞防飛車功能；R：軟啟動；X：限速；M：特殊功能定做
（2）．?dāng)?shù)值含義
功率：200W；350W；500W；800W；1000W；1500W；2200W；3000W；4000W
電壓：12V；24V-36V；48V-60V；72V；96V；110V
（3）．型號舉例說明:
ST-3SCFB-1000W-48V-60V
ST-3S型號；S：霍爾手把或者霍爾腳踏板控制；C：手動巡航控制；F(G)：管子燒壞防飛車；不帶手把回零保護；1000W功率，48V-60V

用途：

控制有刷電機、串勵電機、永磁電機，帶管子燒壞防飛車功能，用于電動三輪車、電動機械設備、休閑車、掃地機、制陶瓷機、拉坯車、磚車、清潔車、太陽能船



技術參數：   (版本 1.34)

三佑產品型號	ST-3SG
額定功率	1000W;1500W;2000W
額定電壓	12V;24V-36V;48V-60V;72V;84V;96V
額定電流（A）	35A;50A;70A
油門信號類型	0.8-4.2V; 0-5k
有效控制電壓范圍（V）	1.8-3.5V
額定功耗	≤5W
油門接口類型	三線6.3插片（默認），三線2.8插片
防飛車線接口類型	UT1-4
檢測機構認證	CE,FCC

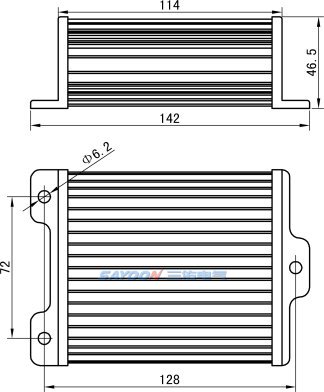

安裝尺寸圖：

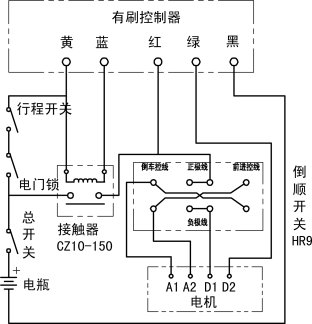

接線圖：



輸入接口類型：





機械能力及使用環境：

環境溫度	-30~+85℃
相對濕度	+20℃達98%
固定處的震動頻率	3G、1~50Hz 振幅0.5mm
海拔高度	2000米
安裝方向	任意
防護等級	IP55





訂貨需知：

三佑產品型號	ST-3SG
每只凈重	426克
每箱數量	50只
外箱尺寸（長寬高cm）	59*32*31
每箱毛重	25公斤
每箱凈重	23公斤



產品認證：







產品圖片：









資料下載：

序號	下載
1	ST-3SG產品資料
2	直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS
3	PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器



友情提示：如果想了解更多的SAYOON三佑ST-3SG防飛車有刷控制器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請訪問SAYOON三佑電氣的官方網站www.xkynet.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
