該產品具有一路二路等觸點結構，通常用于自動化控制系統、移動通訊設備、連接PLC或單片機做電流放大驅動用。
功能特點：

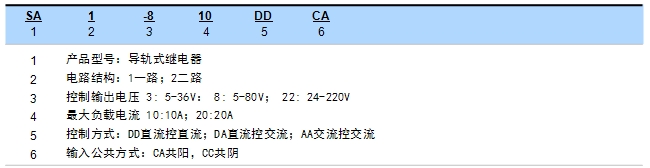

三佑型號含義：
用途：
該產品具有一路二路等觸點結構，通常用于自動化控制系統、移動通訊設備、連接PLC或單片機做電流放大驅動用。
技術參數： (版本 1.40)
三佑產品型號 | SA | |||
型號 | SA1-810DD | SA1-2210DA | ||
控制方式 | 直流控直流 | 直流控交流 | ||
輸 入 | 輸入控制電壓 | 3-32V | 3-32V | |
| 輸入控制電流 | 小于10mA 內置恒流電路 | |||
| 輸入通斷電壓 | 0N>2.6V OFF<2V | 0N>2.6V OFF<2V | ||
輸
出 | 輸出額定電壓 | 5-80V DC | 24-280V AC | |
| 輸出額定電流 | 4A | |||
| 輸出最大負載電流 | 10A | |||
| 輸出內部零件設計電流 | 30A | 18A | ||
| 輸出驅動方式 | 電磁 | 過零光藕 | ||
| 輸出通態壓降 | ≤1.2 DC | ≤1.2 DC | ||
| 輸出斷態漏電 | ≤1mA | |||
| 輸出隔離電壓 | ≥2500V AC | |||
| 輸出吸收電壓 | 壓敏電壓 | RC吸收電路 | ||
| 輸出通斷時間 | 2ms | 2ms | ||
動作狀態指示 | 紅色LED | |||
注：輸出電壓電流的大小可做選擇。由于考慮到用戶的使用環境不同，要求的性能重點不同，為更好提升產品的綜合性能，三佑可能會對繼電器參數等做相應調整。以上參數僅做參考，詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。

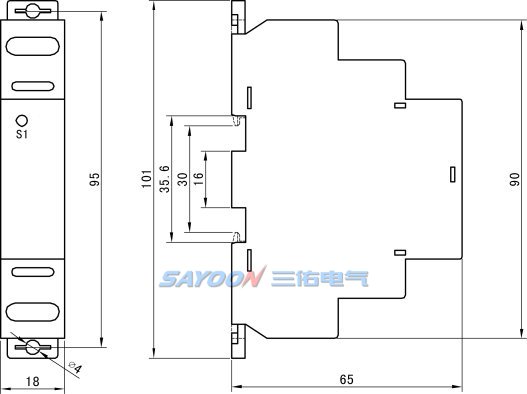

安裝尺寸圖：

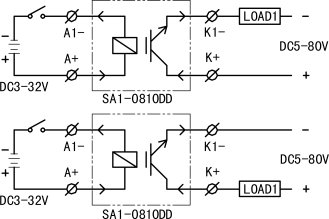

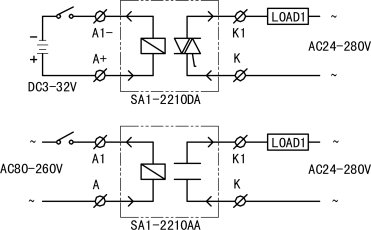

接線圖：
輸入接口類型：
 |
機械能力及使用環境：
| 輸入輸出引出端M2.5(MF-128-5.0)擰緊力矩(N.m) | 0.4為宜 |
| 剝線長度 | 6-7mm |
| 環境溫度 | -30~+60℃ |
| 相對濕度 | +20℃ 98% |
| 固定處的震動頻率 | 3G、1～50Hz 振幅0.5mm |
| 沖擊 | (60～100)次/分、加速度≤4g |
| 海拔高度 | 2000米 |
| 安裝方向 | 任意 |
| 防護等級 | IP20 |
訂貨需知：
三佑產品型號 | SA |
| 每盒數量 | 6只 |
| 每箱數量 | 180只 |
| 安裝支架種類 | 35mm導軌安裝或螺絲安裝 |

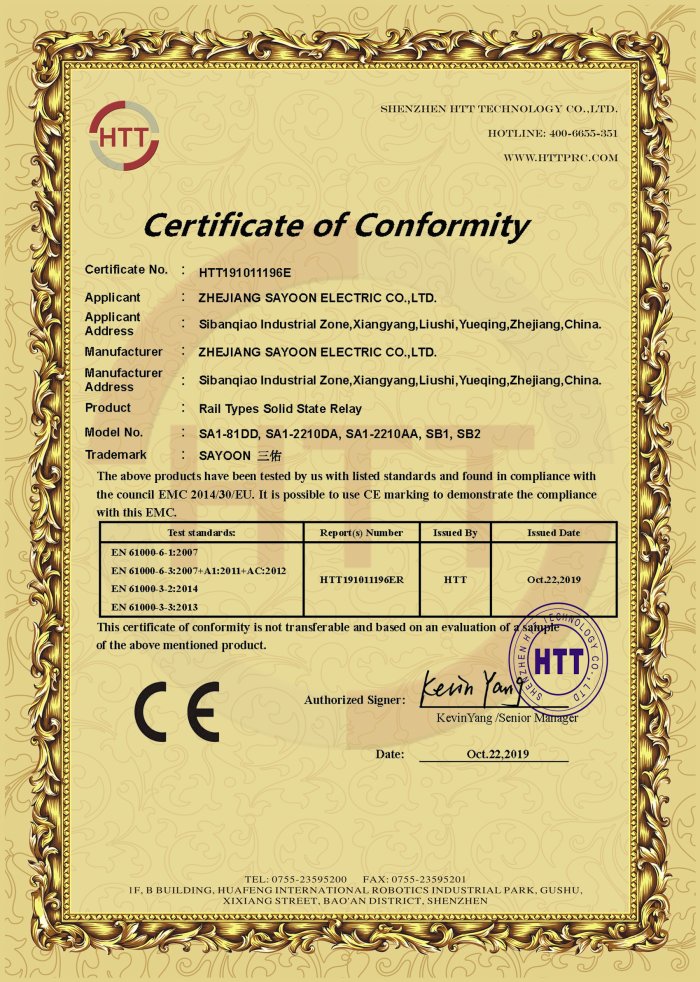

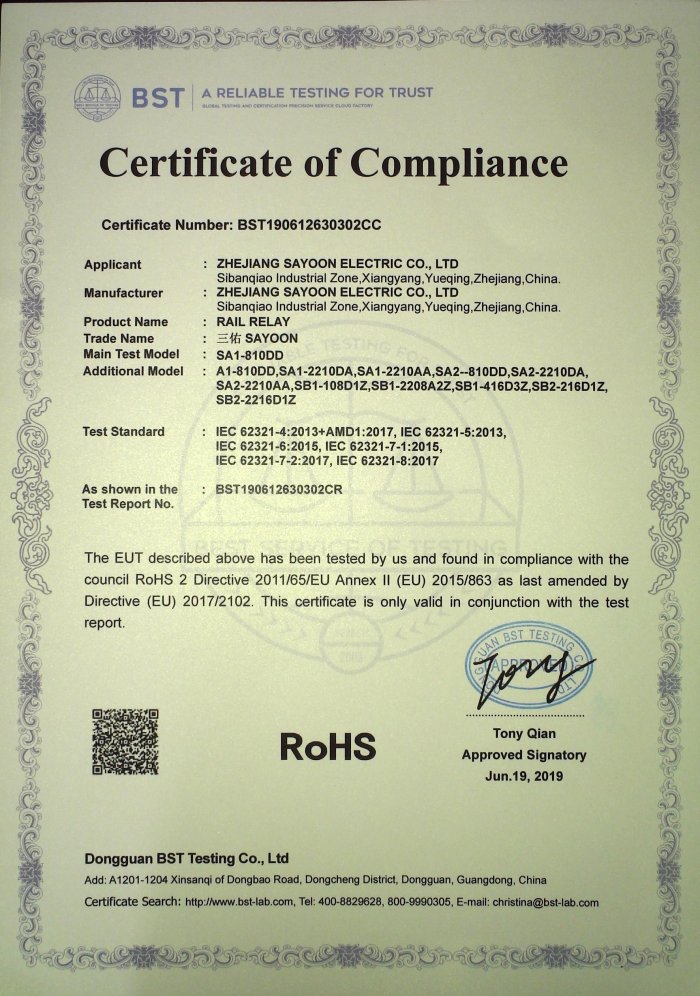

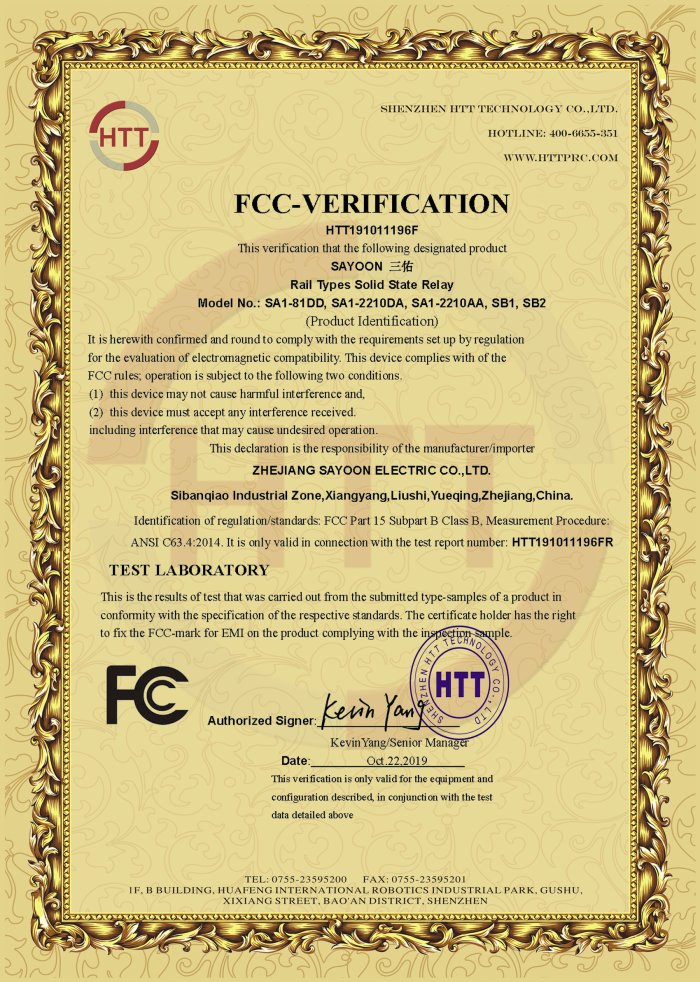

產品認證：

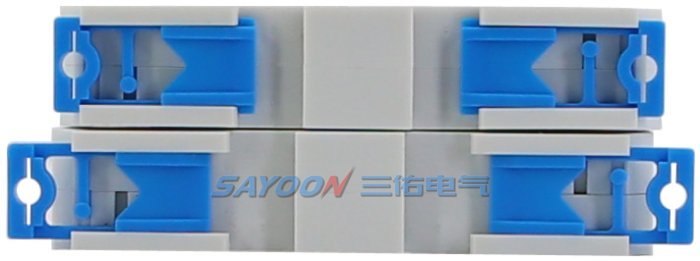

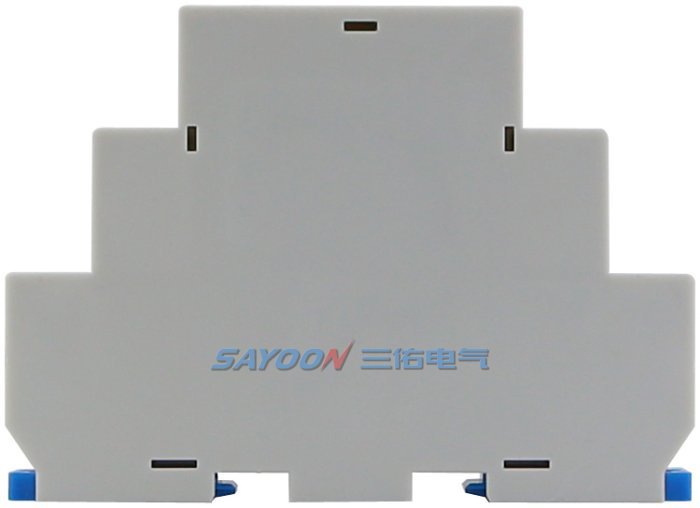

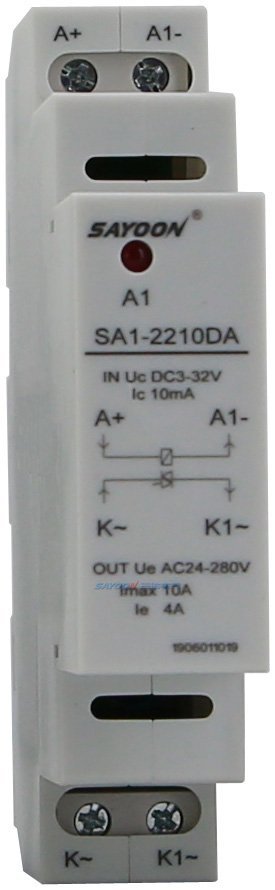

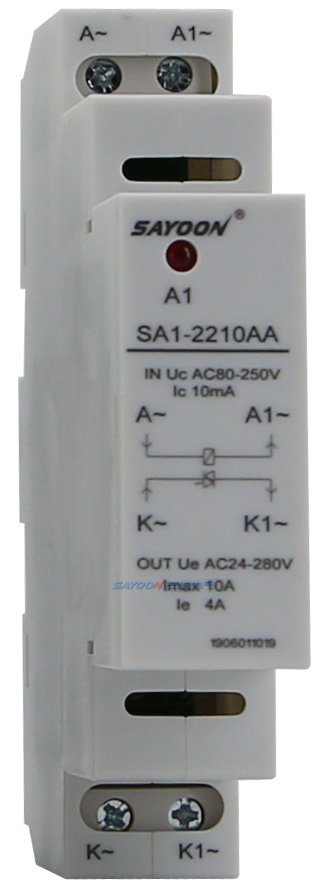

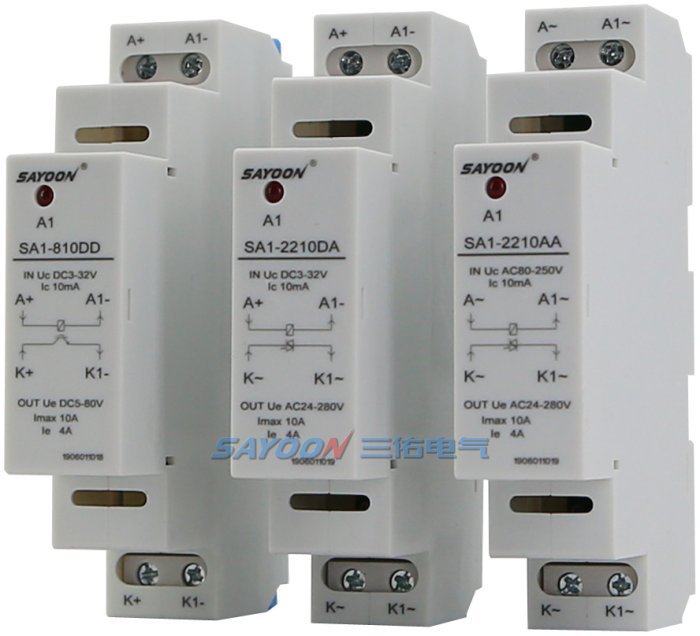

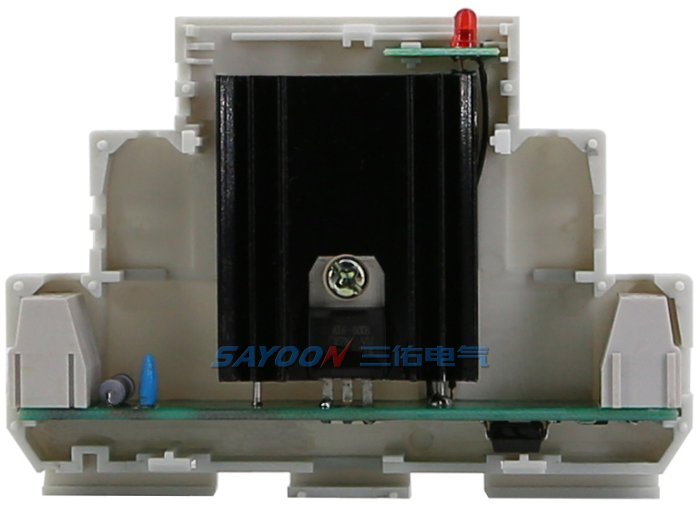

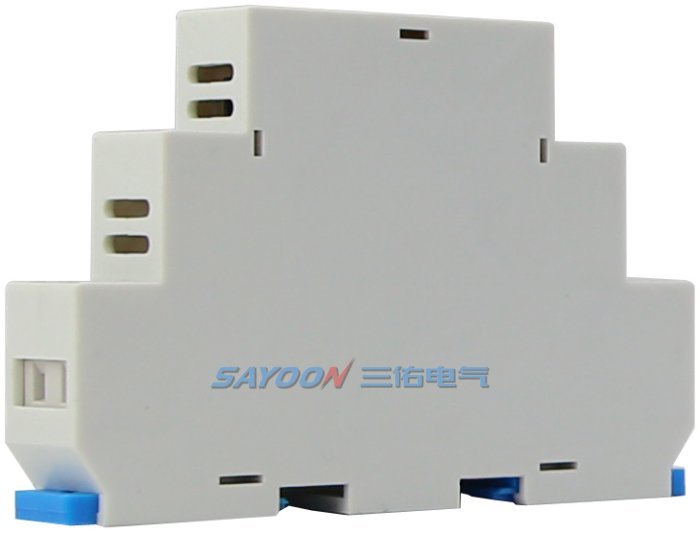

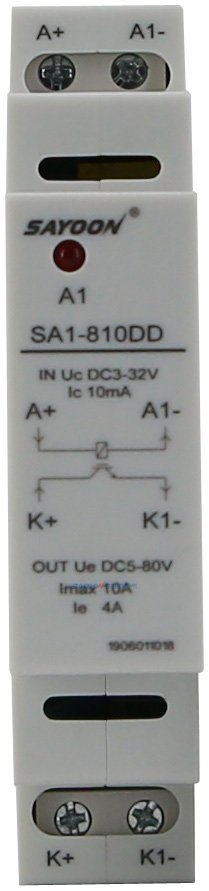

產品圖片：
資料下載：
| 序號 | 下載 |
| 1 |  SA產品資料 |
| 2 | 直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS |
| 3 | PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器 |
