該產品具有一常開一常閉觸點，適用于5G基站、1U機柜、新能源汽車、電信通信設備、工程機械、電瓶車、電動叉車、火車、船舶、不間斷電源等電控系統.
功能特點：

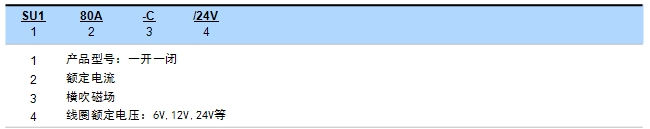

三佑型號含義：
用途：
該產品具有一常開一常閉觸點，適用于5G基站、1U機柜、新能源汽車、電信通信設備、工程機械、電瓶車、電動叉車、火車、船舶、不間斷電源等電控系統.
技術參數： (版本 1.31)
三佑產品型號 | SU1H-80A |
| 觸點形式 | 一常開一常閉 |
| 線圈額定電壓(DC V) | 6V,12V,24V等 |
| 觸點額定電壓(DC V) | ≤80V |
| 電路額定負載電流(DC-1) | 80A |
| 在額定負載下主觸點接觸壓降 | ≯80mV |
| (20±5)℃下，冷卻吸合動作電壓（V） | ≯70% |
| (20±5)℃下，冷卻釋放動作電壓（V） | ≯35%,≮5% |
| 40℃線圈工作電壓范圍 | 0.8-1.2Us |
| 通電運行時間 | 40毫秒 |
| 斷電釋放時間 | 12毫秒 |
| 觸點接通最大彈跳時間 | 10毫秒 |
| 觸點斷開最大彈跳時間 | 3毫秒 |
| 絕緣電阻 | 20MΩ |
| 抗電強度 | 50Hz/60Hz 1000VAC 1minute |
| 主觸頭最大通斷能力（通電5ms） | 600A/5ms at 48V DC |
| 線圈功耗（W） | 5-10 |
| 線圈溫升(K) | ≤60 |
| 引出端溫升(K) | ≤65 |
| 電壽命 | 1萬次 |
| 機械壽命 | 30萬次 |
| 工作規范 | 連續 |
| 觸點材料 | 銀合金 |
| 負載接線端子類型 | PCB焊接 |
| 線圈接線端子類型 | PCB焊接 |
負載特性曲線圖：

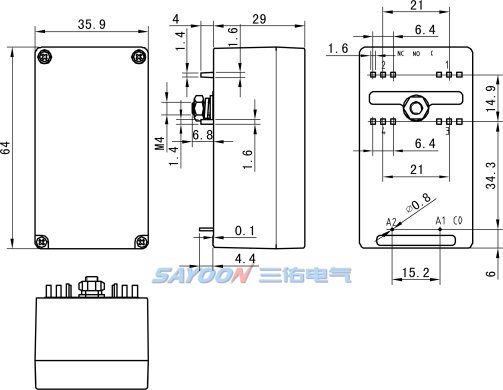

安裝尺寸圖：
接線圖：
溫升曲線圖：
訂貨需知：
三佑產品型號 | SU1H-80A |
| 每只凈重 | 210克 |
| 安裝支架種類 | 線路板接插式M4螺絲再固定 |
產品圖片：
資料下載：
| 序號 | 下載 |
| 1 |  SU1H-80A產品資料 |
| 2 | 直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS |
| 3 | PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器 |
友情提示：如果想了解更多的SAYOON三佑SU1H-80A直流接觸器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請訪問SAYOON三佑電氣的官方網站www.xkynet.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
